Eindresultaat

Ph: Pieter Michiels

Presentatie film

De stijgzit 1.5 voor Cornelis from Stijgzit2012 on Vimeo.

Assembly manual Stijgzit 1.5

Presentatie afgelegde weg

Finale stijgzit uittesten

Na iteratie 1.5 hebben we de stijgzit nog een beetje aangepast en kwamen nu met het definitief model. Het was niet nodig om nog te veranderen en cornelis was blij met zijn finaal model. Omdat Cornelis een half uur in de regen naar huis is moeten rijden, was hij helemaal nat en wou gaan douchen. Daarom hebben we het nog een maal getest en een datum afgesproken om te gaan filmen.

Verbeteringen:
-  De motor is stevig aan de rolator bevestigd
-  De handvaten zijn mooi afgetaped
-  Er is overgegaan tot 1 batterij om zo het gewicht te beperken
-  Een lager zorgt ervoor dat de stang niet meer gaat doorbuigen.

Cornelis is tevreden met dit finaal prototype.

SF 36

Laseren van de bekasting

Om de bekasting zo correct en compact mogelijk te houden hebben we deze uitgetekend in een CAD programma en zo laten laseren.
We hebben dit uit verschillende lagen laten doen omdat op deze manier alles goed op elkaar geklemd kan worden en zeer stevig zou zijn. Dit was heel belangrijk om dat er enorm veel kracht op de motor en stang werd gezet en deze dus met een stevige constructie op de rolator moest gezet worden. Het hoge gewicht is gemakkelijk voort te duwen op de wieltjes en bied ook een tegenwicht als er moet gestegen worden.

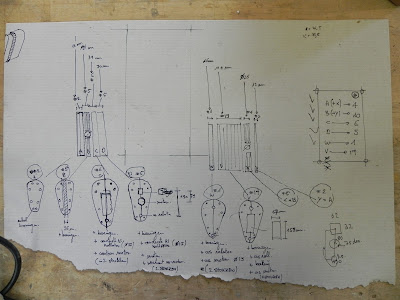

De schetsen voor de bestanden om te laseren

De bestanden die gelaserd werden.
